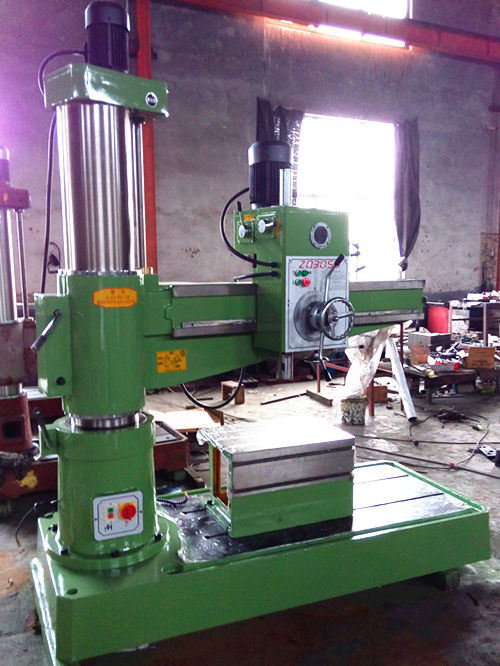

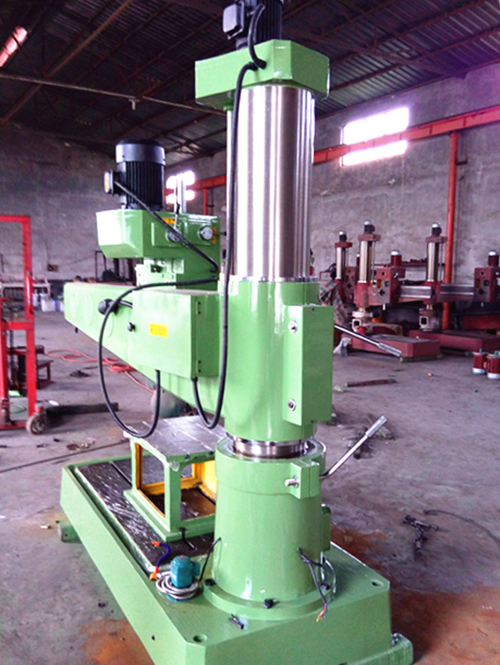

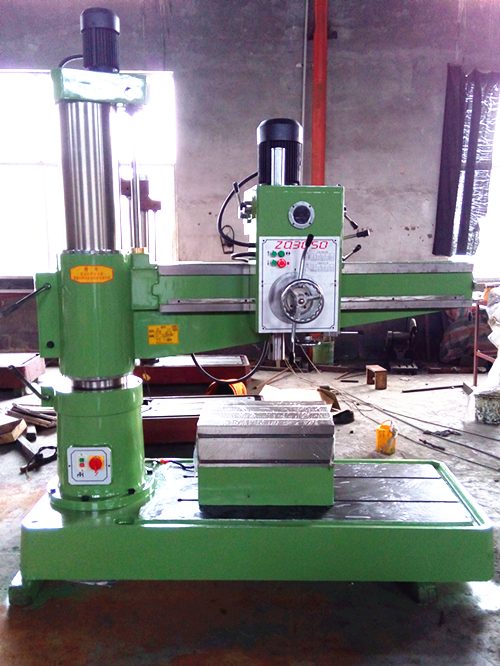

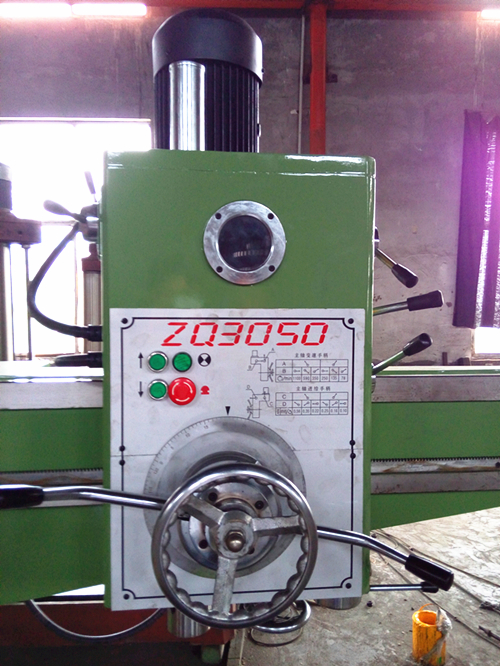

Z3050*16機械搖臂鉆床
- 品牌：???魯南新力
- 型號：???Z3050*16
搖臂鉆床，也可以稱為搖臂鉆。搖臂鉆是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按機床夾緊結構分類，搖臂鉆可以分為液壓搖臂鉆床和機械搖臂鉆床在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。
|
主要技術參數 |
ZQ3050×16機械搖臂鉆 |
|
鉆孔最大直徑mm |
50 |
|
主軸端面至工作臺距離mm |
260-1150 |
|
主軸中心距立柱母線距離mm |
360-1600 |
|
主軸行程mm |
220 |
|
主軸錐孔（莫氏） |
5 |
|
主軸轉速范圍r.p.m |
78.135.240.350.590.1100 |
|
主軸轉速級數 |
6 |
|
主軸進給量范圍r.p.m |
0.10-0.56 |
|
主軸進給量級數 |
6 |
|
搖臂回轉角度 |
360 |
|
主電機功率kw |
4 |
|
升降電機功率kw |
1.5 |
|
機床重量kg |
2200 |
|
外形尺寸mm |
2170×950×2450 |
